Maßgeschneiderte PTFE-beschichtete Rohrverbindungen | Korrosionsbeständige Flansch-Tees

Produktübersicht & Anpassung

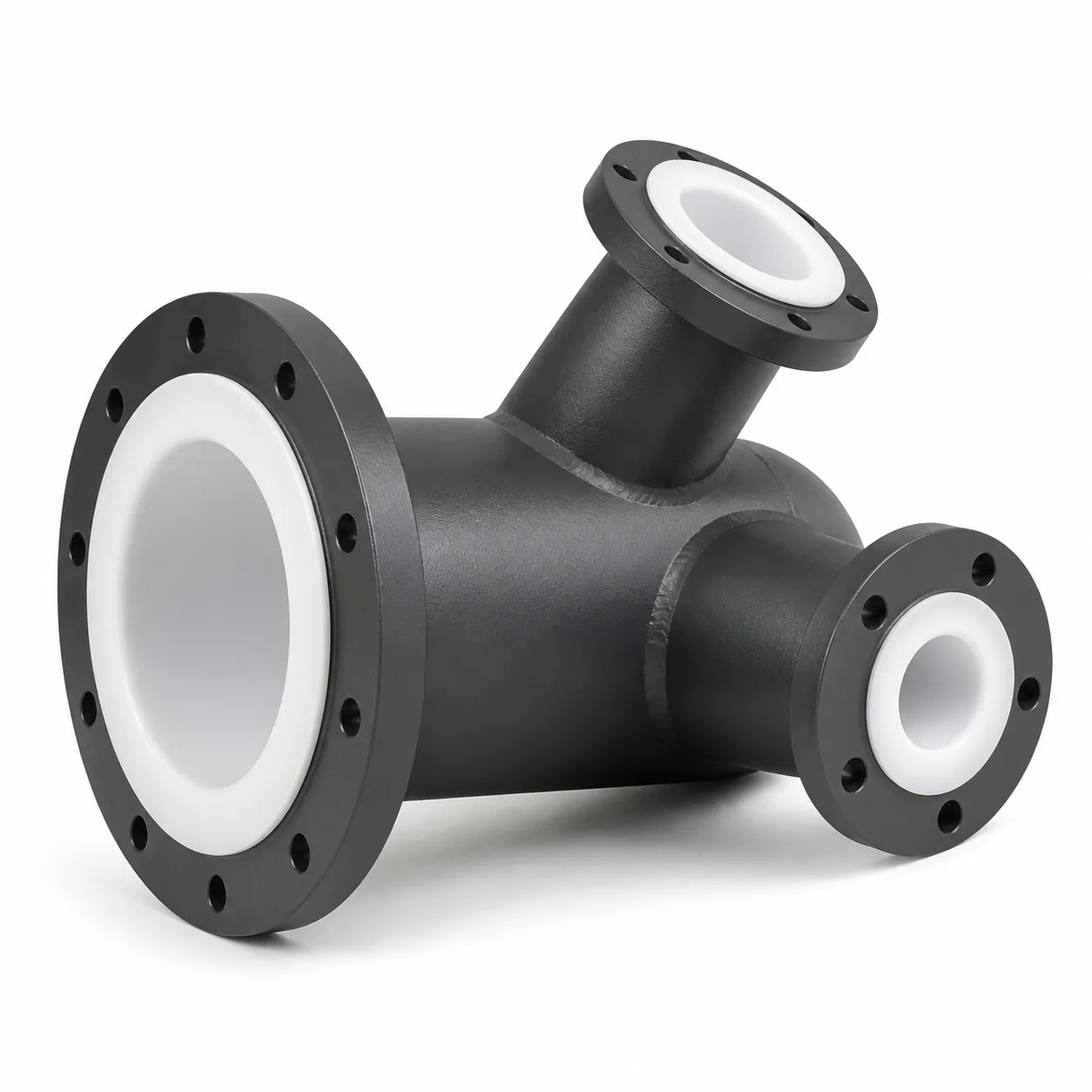

Konzipiert für schwere chemische Verarbeitungsumgebungen bieten unsere maßgeschneiderten PTFE- und PFA-beschichteten Stahlrohrarmaturen vollständigen Korrosionsschutz für aggressive Fluidtransferleitungen. Mit dickwandigen Kohlenstoffstahl- oder Edelstahlaußengehäusen und nahtlos geformten Fluorpolymerauskleidungen kombiniert diese Armatur hohe mechanische Druckbeständigkeit mit vollständiger chemischer Inertheit.

Wir fertigen Standard- und Nichtstandardgeometrien – einschließlich gleicher T-Stücke, reduzierender Seiten-T-Stücke, Ellbogen, konzentrischer Reduzierstücke und Kreuzarmaturen – mit maßgeschneiderten Flanschkonfigurationen, die auf Ihre Rohrleitungsanordnung abgestimmt sind.

Wichtige Leistungsvorteile

• Universelle Chemikalienimmunität: Die hochdichte PTFE/PFA-Auskleidung schützt die Innenflächen vor starken Säuren (HCl, H₂SO₄, HF), reaktiven Basen und organischen Lösungsmitteln.

• Nahtlose Flanschaufweitung (Vollflächenabdichtung): Die geformte Auskleidung erstreckt sich glatt über die Flanschflächen, um eine integrale Dichtfläche zu schaffen und Leckpfade zu eliminieren.

• Vakuum- & Hochtemperatureinstabilität: Thermische Pasteurisierung und spezialisierte Verriegelungsnuten verhindern das Einstürzen der Auskleidung unter vollständiger Vakuum bei erhöhten Betriebstemperaturen.

• Dauerhafter Außenaufbau: Das robuste geschweißte Stahlgehäuse handles externe mechanische Belastungen, thermischen Schock und Vibrationen in anspruchsvollen industriellen Umgebungen.

• Glatter Innenbohrung: Die klebefreie Fluorpolymeroberfläche reduziert den Druckabfall, verhindert die Bildung von Belägen und vereinfacht das CIP/SIP-Spülen.

Technische Spezifikationen

• Nennrohrgröße (NPS): 1" bis 24" (DN25 bis DN600); maßgeschneiderte Abmessungen auf Anfrage.

• Auskleidungsmaterialien: PTFE (Polytetrafluorethylen), PFA (Perfluoralkoxy) oder FEP.

• Gehäusematerialien: Kohlenstoffstahl (A106/A53, WPB), Edelstahl (304/304L, 316/316L).

• Flanschnormen: ANSI B16.5 Klasse 150/300, EN 1092-1 PN10/PN16, JIS 10K.

• Temperaturbereich: -29°C bis +200°C (-20°F bis +392°F).

Primäre Anwendungen

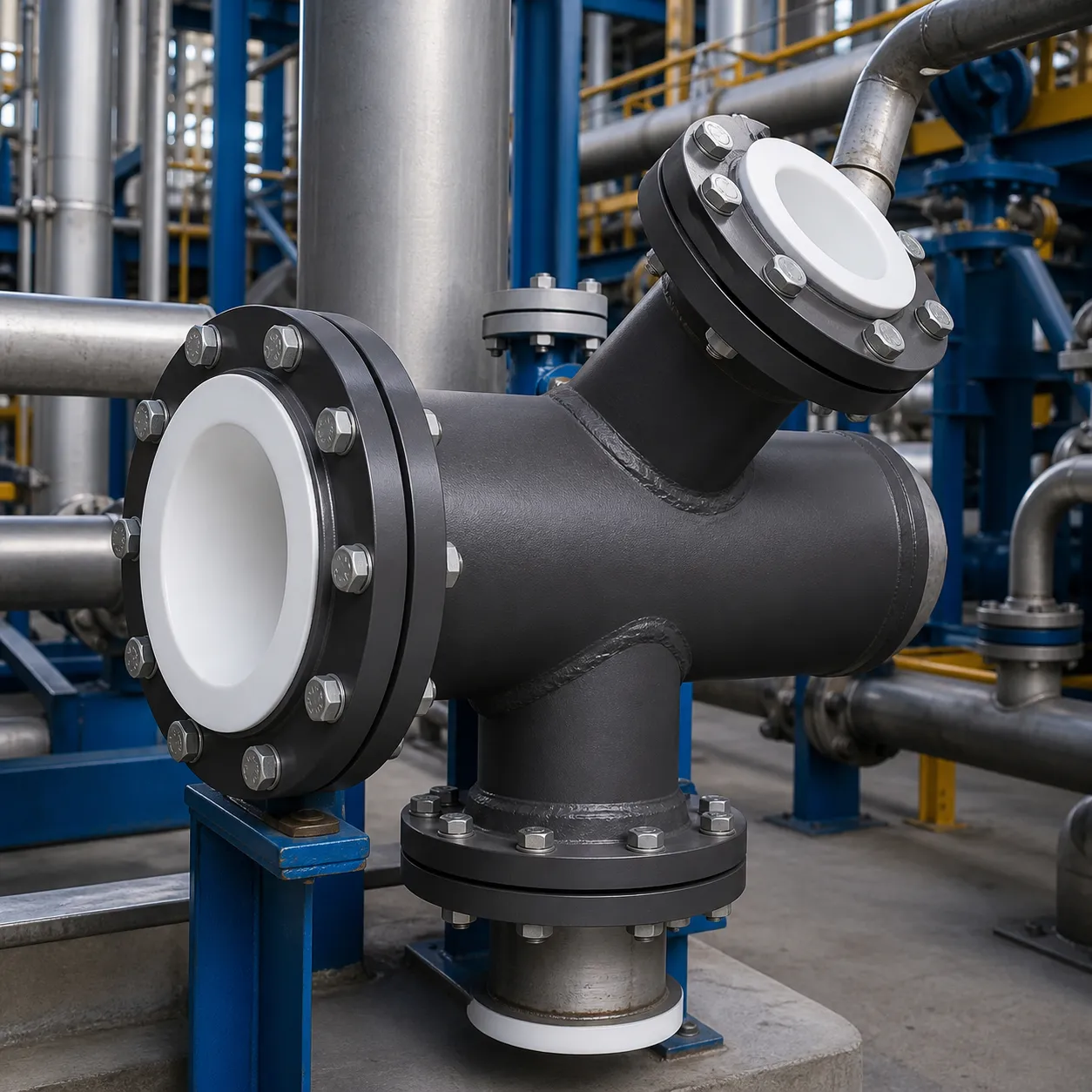

• Chemische & Petrochemische Verarbeitung: Transport von konzentrierten Säuren, heißen Halogengasen und hochkorrosiven chemischen Reaktanten.

• Pharmazeutische & Feinchemikalien: Hochreine Fluidtransferleitungen, die nicht kontaminierende, inerte Oberflächen erfordern.

• Energieerzeugung & FGD-Systeme: Rauchgasentschwefelungsanlagen, Wasseraufbereitungsanlagen und Säureregenerierungseinheiten.

• Bergbau & Metallverarbeitung: Säurelaugungskreisläufe, Beizflüssigkeitsleitungen und Schlamtransferrohre.

Qualitätskontrolle & Prüfung

• 100% Funkensprüfung: Die zerstörungsfreie Hochspannungs-Elektrostatik-Funkensprüfung (bis zu 20 kV) gewährleistet die vollständige Integrität der Auskleidung ohne Pinholes oder Mikrorisse.

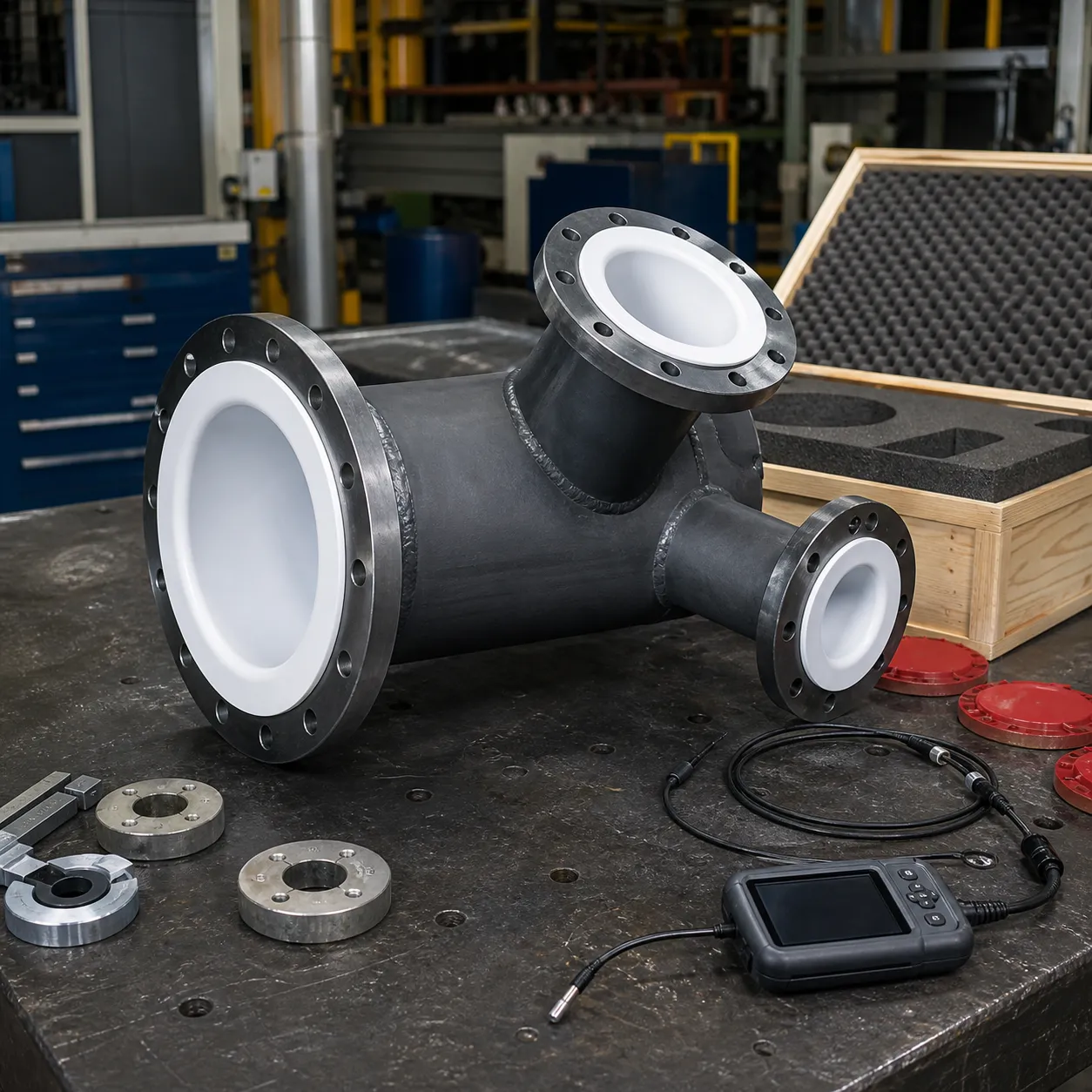

• Präzisionsinspektion: Hydrostatische Druckprüfung, dimensionsprüfung und Boreskop-Überprüfung der Innenflächen vor dem Versand.

• Exportverpackung: Flanschflächenabdeckungen, schützende Endkappen und robuste Holzkästen, um Schäden während des Transports zu verhindern.
